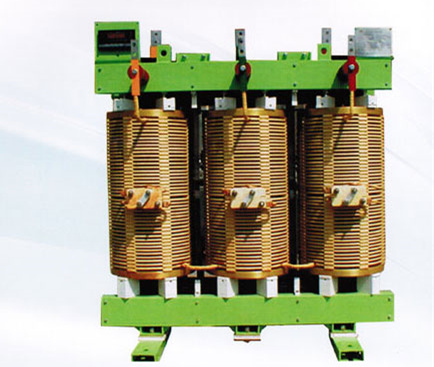

產品簡介
該系列產品適用千防火要求高，負荷波動大以及污穢潮濕惡劣的環境中。如:機場、發電廠、冶金作業、醫院、高層建筑、購物中心、居民密集區、以及石油化工、核電站、核潛艇等特殊環境。
執行標準
1 EC60076-11:2004 干式電力變壓器
2 GB1094.1-1996 電力變壓器
3 GB1094.1-2007 干式電力變壓器
4 GB/T10228一2008 千式電力變壓器技術
性能特點
1 散熱條件好，熱壽命長，過負荷能力強，在120挑長期過負荷、IP45條件下不須強迫風冷，可長期滿負荷運行。
2 極高的安全及阻燃性能，在8ooC高溫長時燃燒下無煙霧產生。
3 極強的抗熱沖擊能力C可以在5o。c下立即加滿負荷)。
4 百分百防水密封性，優異的憎水性、防潮性。
5 獨特的線圈結構和強場計算，使產品幾乎無局放產生。
6 損耗低，節能效果顯著，與scg系列干式變壓器相比空載損耗平均下降io0垢，負載損耗下降5兆。
7 壽命期后可輕易將絕緣材料和銅線分離回收利用，不污染環境。
結構特點
1 獨特的瓷絕緣結構，采用MORA公司絕緣筒和高頻陶瓷墊塊，永不變形。
2 高、低壓線圈采用杜邦NOMEX絕緣材料，并經VP I真空加壓設備多次浸漬特殊配方的H級絕緣漆，多次烘焙固化以后，外用高強度絕緣材料密封，并高溫固化。高壓線圈采用機械強度高，散熱條件好的連續式結構。
3 鐵心材料選用優質高導磁性能硅鋼片疊裝成，45J度全斜結構，繞組與鐵心間采用彈性固定裝置，使變壓器具有較低的空載損耗和噪音。鐵心表面經特殊工藝處理。鐵心由拉螺桿適度夾緊，上、下夾件由拉板連接并與底座固定為一體，繞組通過彈性墊塊固定，緩沖結構可減輕繞組的震動程度和降低噪音。
4 弓出線端子固定在繞組上部，分接頭在繞組中部，低壓引線端子為板式導電排，并采用氧弧焊接。
